測量是測繪地形圖的基本工作之一，另外大量的工程、建筑施工也必須量測地面高程，利用水準儀進行水準測量是精密測量高程的主要方法，可能很多朋友們還不是很了解，在工程測量儀器使用方面還不知道如何使用，那么本文測繪服務網小編就來為大家介紹工程測量及測量儀器的使用，感興趣的朋友們一起來了解一下吧！

水準儀器組合：

1.望遠鏡 2.調整手輪 3.圓水準器 4.微調手輪 5.水平制動手輪 6.管水準器 7.水平微調手輪 8.腳架

2操作要點：

在未知兩點間，擺開三腳架，從儀器箱取出水準儀安放在三腳架上，利用三個基座螺絲調平，使圓氣泡居中，跟著調平管水準器。水平制動手輪是調平的，在水平境內通過三角棱鏡反射，水平重合，就是平水。將望遠鏡對準未知點(1)上的塔尺，再次調平管水平器重合，讀出塔尺的讀數(后視)，把望遠鏡旋轉到未知點(2)的塔尺，調整管水平器，讀出塔尺的讀數(前視)，記到記錄本上。計算公式：兩點高差=后視-前視。

3校正方法：

將儀器擺在兩固定點中間，標出兩點的水平線，稱為a、b線，移動儀器到固定點一端，標出兩點的水平線，稱為a’、b ’。計算如果a-b≠a’-b’時，將望遠鏡橫絲對準偏差一半的數值。用校針將水準儀的上下螺釘調整，使管水平泡吻合為止。重復以上做法，直到相等為止。

水準儀的使用方法

水準儀的使用包括：水準儀的安置、粗平、瞄準、精平、讀數五個步驟。

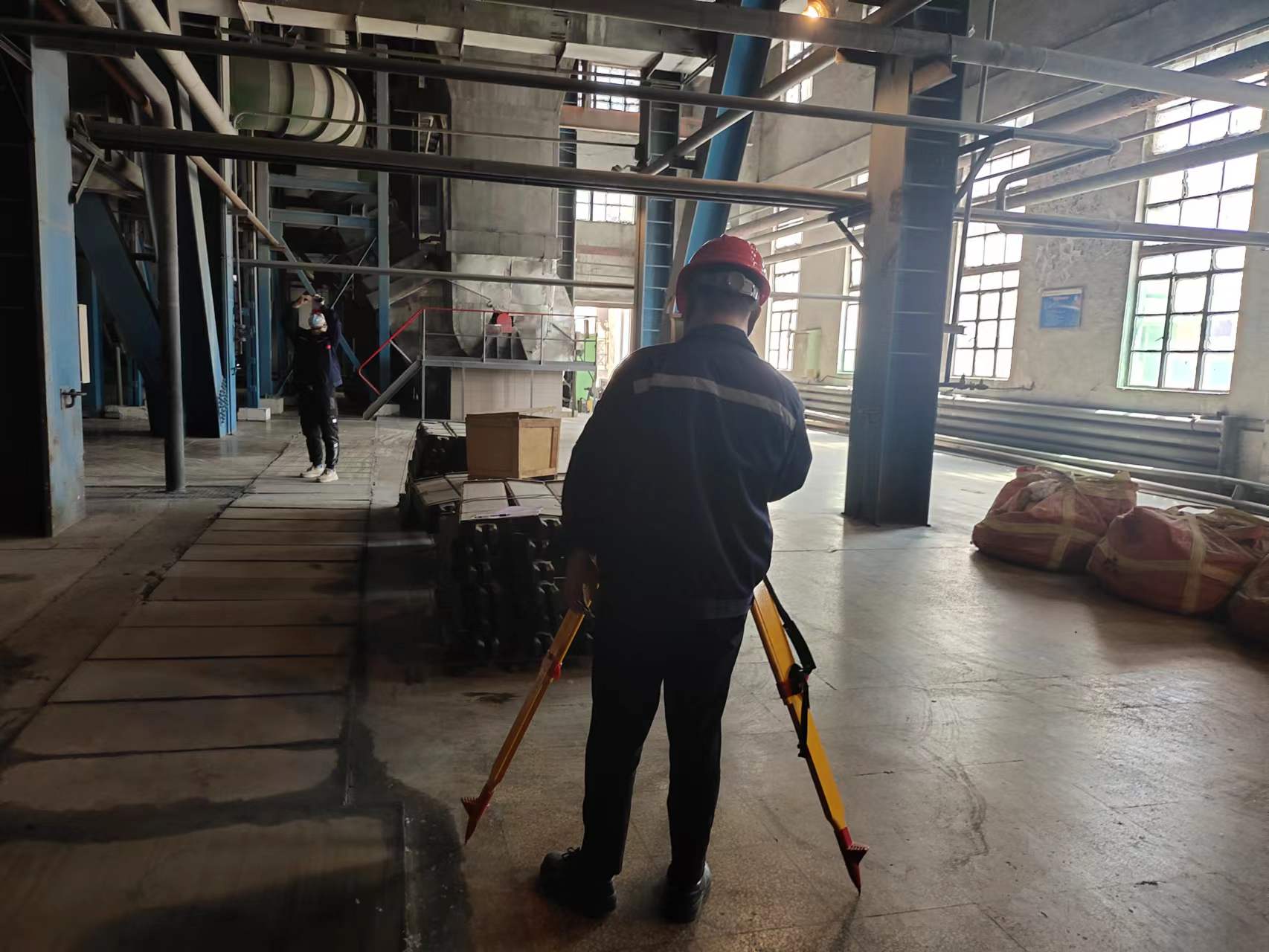

1.安置是將儀器安裝在可以伸縮的三腳架上并置于兩觀測點之間。首先打開三腳架并使高度適中，用目估法使架頭大致水平并檢查腳架是否牢固，然后打開儀器箱，用連接螺旋將水準儀器連接在三腳架上。

2.粗平是使儀器的視線粗略水平，利用腳螺旋置園水準氣泡居于園指標圈之中。具體方法用儀器練習。在整平過程中，氣泡移動的方向與大姆指運動的方向一致。

3.瞄準是用望遠鏡準確地瞄準目標。首先是把望遠鏡對向遠處明亮的背景，轉動目鏡調焦螺旋，使十字絲最清晰。再松開固定螺旋，旋轉望遠鏡，使照門和準星的連接對準水準尺，擰緊固定螺旋。最后轉動物鏡對光螺旋，使水準尺的清晰地落在十字絲平面上，再轉動微動螺旋，使水準尺的像靠于十字豎絲的一側。

4.精平是使望遠鏡的視線精確水平。微傾水準儀，在水準管上部裝有一組棱鏡，可將水準管氣泡兩端，折射到鏡管旁的符合水準觀察窗內，若氣泡居中時，氣泡兩端的象將符合成一拋物線型，說明視線水平。若氣泡兩端的象不相符合，說明視線不水平。這時可用右手轉動微傾螺旋使氣泡兩端的象完全符合，儀器便可提供一條水平視線，以滿足水準測量基本原理的要求。注意?氣泡左半部份的移動方向，總與右手大拇指的方向不一致。

十字絲，截讀水準尺上的讀數。現在的水準儀多是倒象望遠鏡，讀數時應由上而下進行。先估讀毫米級讀數，后報出全部讀數。

注意，水準儀使用步驟一定要按上面順序進行，不能顛倒，特別是讀數前的符合水泡調整，一定要在讀數前進行。

以上就是測繪服務網小編給大家分享的關于工程測量及測量儀器使用，大家看過后是不是都已經學會了呢?希望在今后的使用上可以對大家有所幫助。
